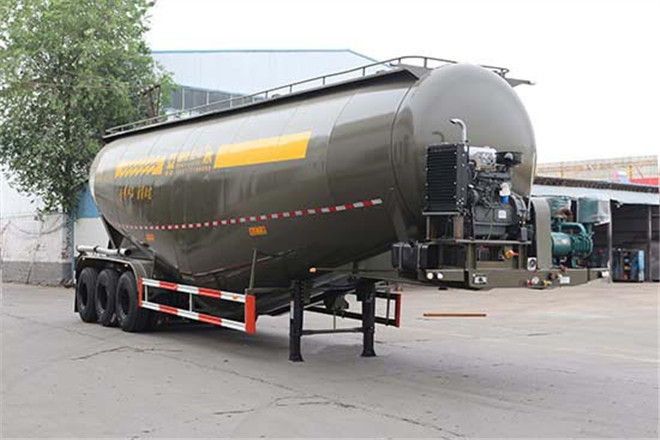

通亞達CTY9406GFLDC低密度粉粒物料運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CTY9406GFLDC | ||
| 車身長度 | 13750,13000,12680,12280mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 4000mm | ||
| 整備質量 | 13180kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/880,-/950mm | ||
| 彈簧片數 | -/13/13/13,-/11/11/11,-/10/10/10,-/8/8/8,-/7/7/7,-/4/4/4,-/3/3/3,-/2/2/2,-/1/1/1 | ||
| 軸數 | 3 | ||
| 軸距 | 7950+1310+1310,8080+1310+1310,8430+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840,1820/1820/1820mm | ||
| 接近離去角 | -/35,-/32° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11R22.5 14PR,11.00R20 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 頂部封閉不可開槽,后部不可開啟;罐體有效容積:63.6立方米,罐體外形尺寸A型:罐體長(含封頭)13000mm,最大截面處寬2550mm,最大截面處高3420mm,前后封頭直徑為2010mm;罐體外形尺寸B型:罐體長(含封頭)12680mm,最大截面處寬2550mm,最大截面處高3420mm,前后封頭直徑為2010mm;罐體外形尺寸C型:罐體長(含封頭)12280mm,最大截面處寬2550mm,最大截面處高3420mm,前后封頭直徑為2010mm;外形尺寸長/加裝機組情況/罐體外形尺寸配置對應關系為:13750/加裝機組/A型,13000/加裝機組/C型,13000/不加裝機組/A型或B型,12680/不加裝機組/B型,12280/不加裝機組/C型;選裝車輛前部不加裝機組,選裝前位燈及前回復反射器所在部件的樣式;選裝后組合燈為矩形樣式,選裝爬梯安裝位置(前部/后部/側面)及個數(一個/兩個/三個),選裝前后封頭處進氣管位置和個數,選裝后部大梁圓孔樣式和非圓孔樣式,選裝大梁后部圓弧樣式,選裝牽引銷后大梁樣式,選裝后部大梁堵板樣式,選裝機組樣式,選裝部件位置因為制造誤差可有小變化;ABS系統生產廠家:廣州瑞立科密汽車電子股份有限公司,梁山順安達汽車科技有限公司,廣州市西合汽車電子裝備有限公司,山東梁山德爾福汽車科技有限公司,型號:CM2XL-4S/2M,SAD-ABS4S/2M,XH-GQ4S2M-E01,DEF-ABS4S/3M;側面及后下部防護裝置所用材料材質為:Q235,側面及后下部防護裝置與車輛連接方式均為:螺栓連接或焊接,后部防護裝置的主要尺寸參數:斷面尺寸為120×68,離地高度為:500mm;外形尺寸長/牽引銷到車輛最前端距離/軸距/后懸參數(mm)對應關系為:13750/1750/8430+1310+1310/950,13000/1000/8430+1310+1310/950,13000/1550/7950+1310+1310/880,13000/1420/8080+1310+1310/880,12680/750/8430+1310+1310/880,12680/680/8430+1310+1310/950,12280/700/8080+1310+1310/880. | ||
